OSIGHT „X-GN“ Green Dot 3MOA / Circle 32MOA RMR

Anwendungsanleitung – Osight X Red Dot

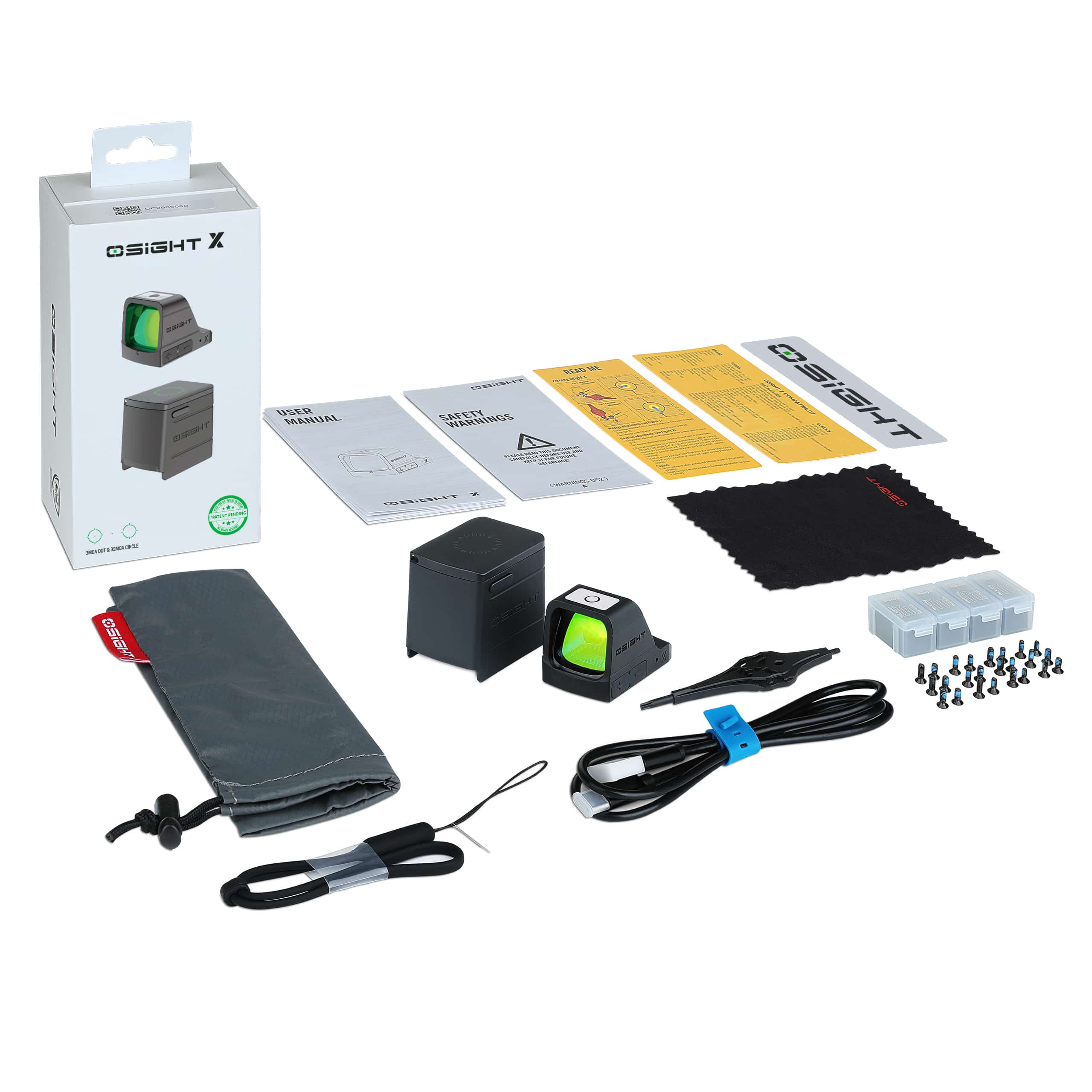

1. Lieferumfang prüfen

Stellen Sie vor der Montage sicher, dass alle Komponenten vorhanden sind:

• Osight X Red Dot Visier

• Magnetische Ladeabdeckung

• USB-C-Ladekabel

• Montageschrauben

• Justierwerkzeug

• Reinigungstuch

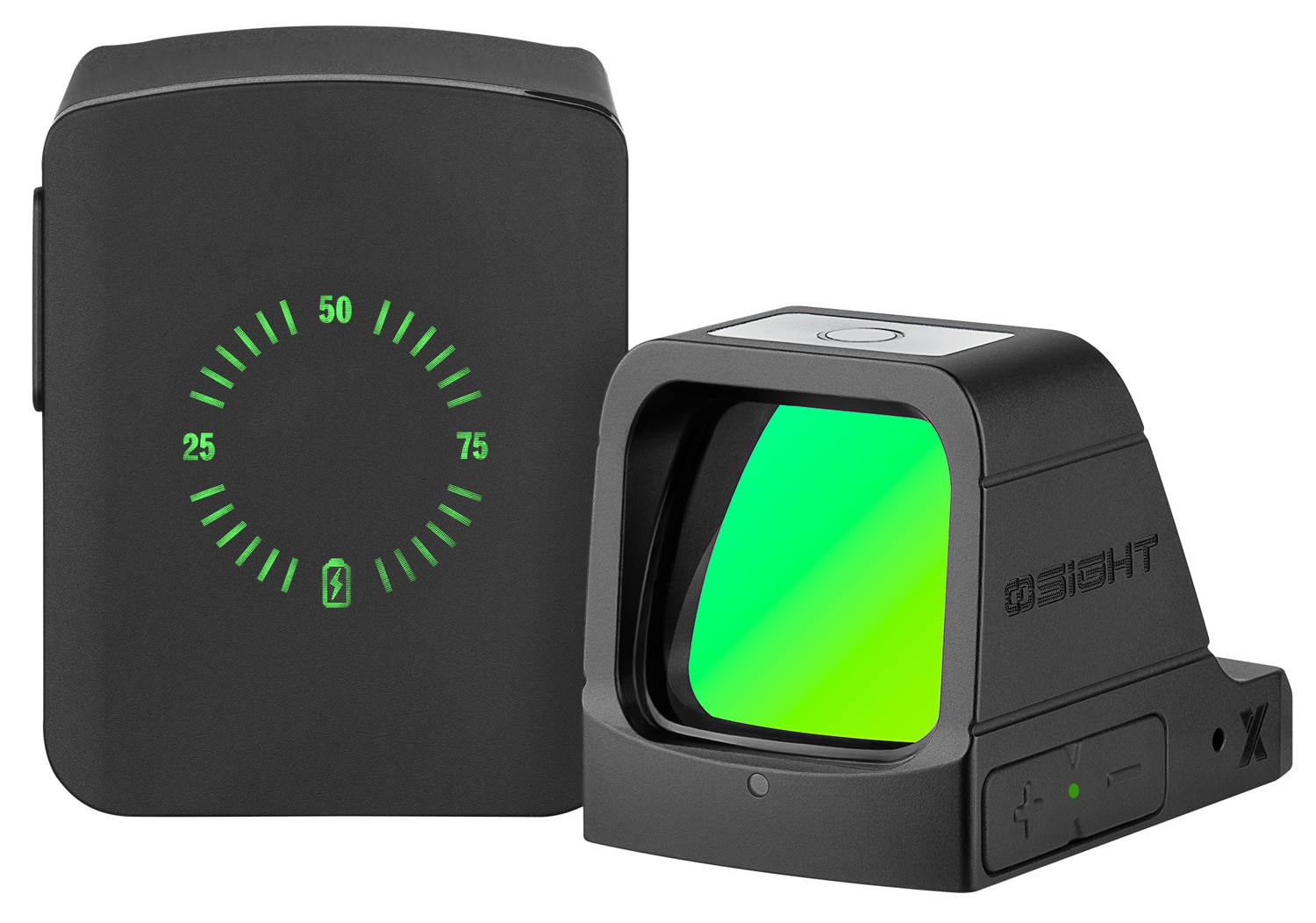

2. Laden des Osight X Red Dot

1. Setzen Sie die magnetische Ladeabdeckung auf das Visier.

2. Verbinden Sie die Ladeabdeckung mit dem USB-C-Kabel und einer geeigneten Stromquelle.

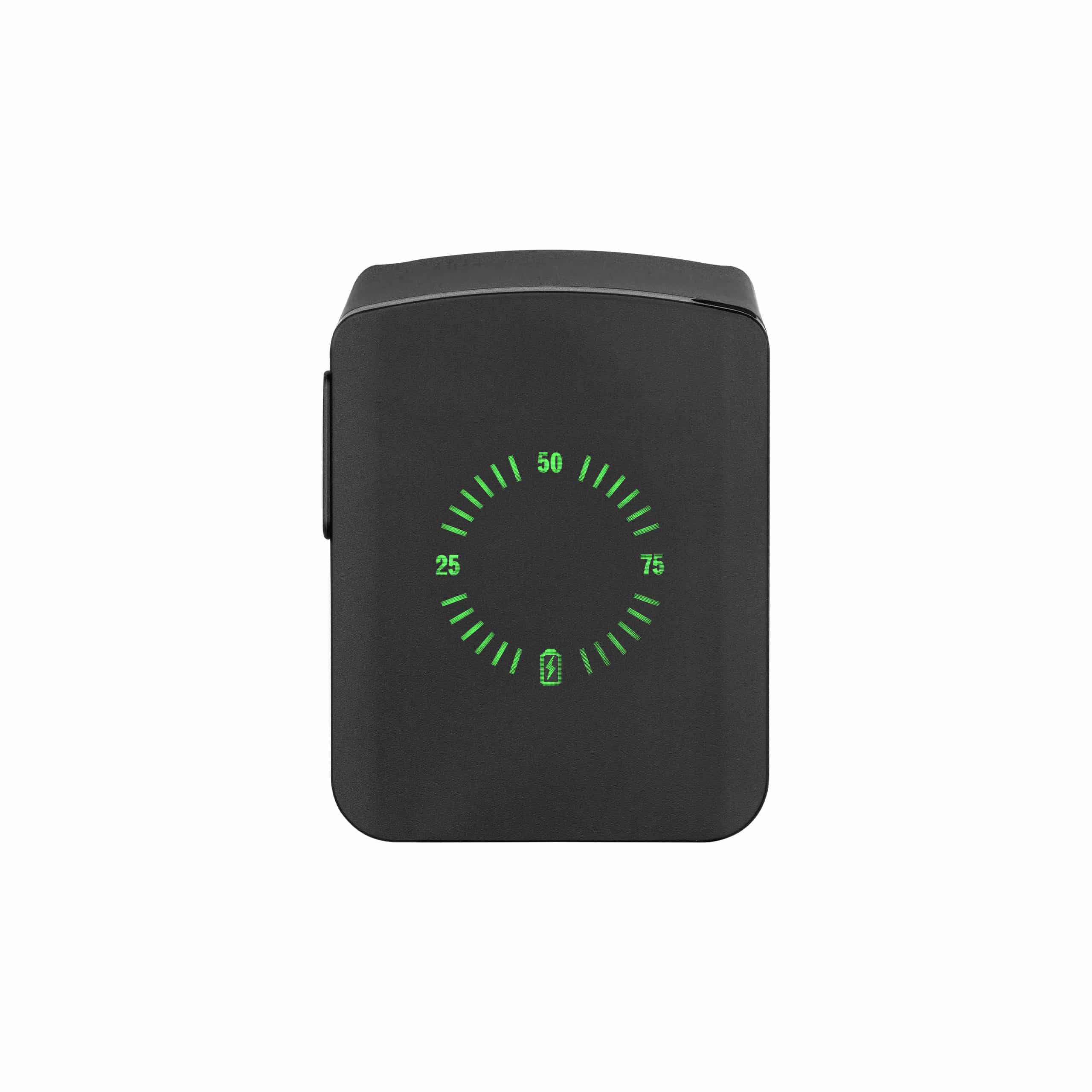

3. Der Ladezustand wird über die Anzeige auf der Abdeckung dargestellt.

4. Entfernen Sie die Ladeabdeckung nach vollständigem Ladevorgang.

Hinweis: Die Ladeabdeckung kann das Visier mehrfach vollständig aufladen und sollte regelmäßig mitgeladen werden.

3. Montage auf der Waffe

1. Stellen Sie sicher, dass die Waffe entladen und gesichert ist.

2. Entfernen Sie ggf. eine vorhandene Abdeckplatte vom Optik-Ready-Schlitten.

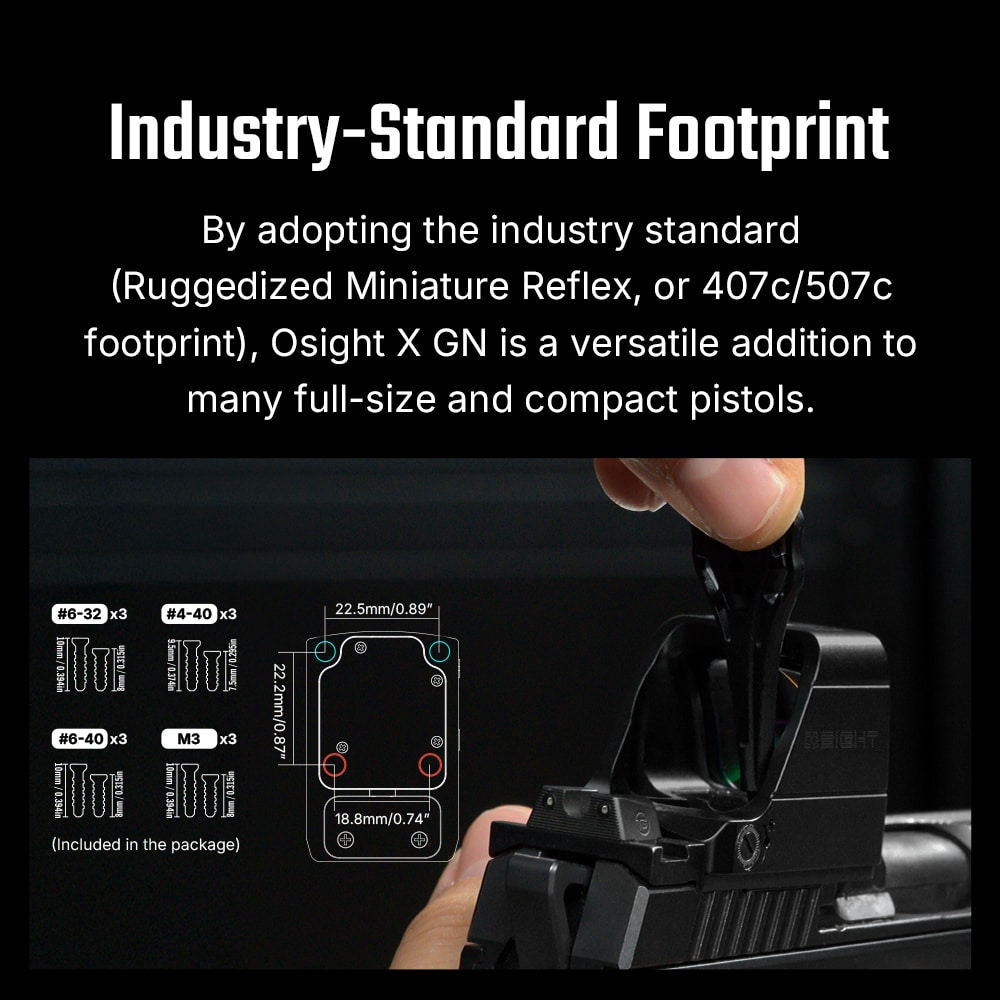

3. Platzieren Sie das Osight X Red Dot auf der Montagefläche mit RMR-Footprint.

4. Verwenden Sie die passenden Schrauben und ziehen Sie diese gleichmäßig fest.

5. Achten Sie auf festen Sitz ohne Überdrehen der Schrauben.

Empfehlung: Verwenden Sie mittelfeste Schraubensicherung für dauerhafte Stabilität.

4. Einschalten und Bedienung

• Das Visier aktiviert sich automatisch durch Bewegung.

• Alternativ kann es über die Bedientasten manuell eingeschaltet werden.

• Die automatische Abschaltung spart Energie bei längerer Nichtbenutzung.

5. Helligkeit einstellen

• Nutzen Sie die Bedientasten, um zwischen den 12 Helligkeitsstufen zu wechseln.

• Für Tageslicht stehen 10 Stufen zur Verfügung.

• Für Nachtsichtgeräte sind 2 spezielle Stufen vorgesehen.

• Wählen Sie die niedrigste Helligkeit, bei der das Absehen noch klar sichtbar ist.

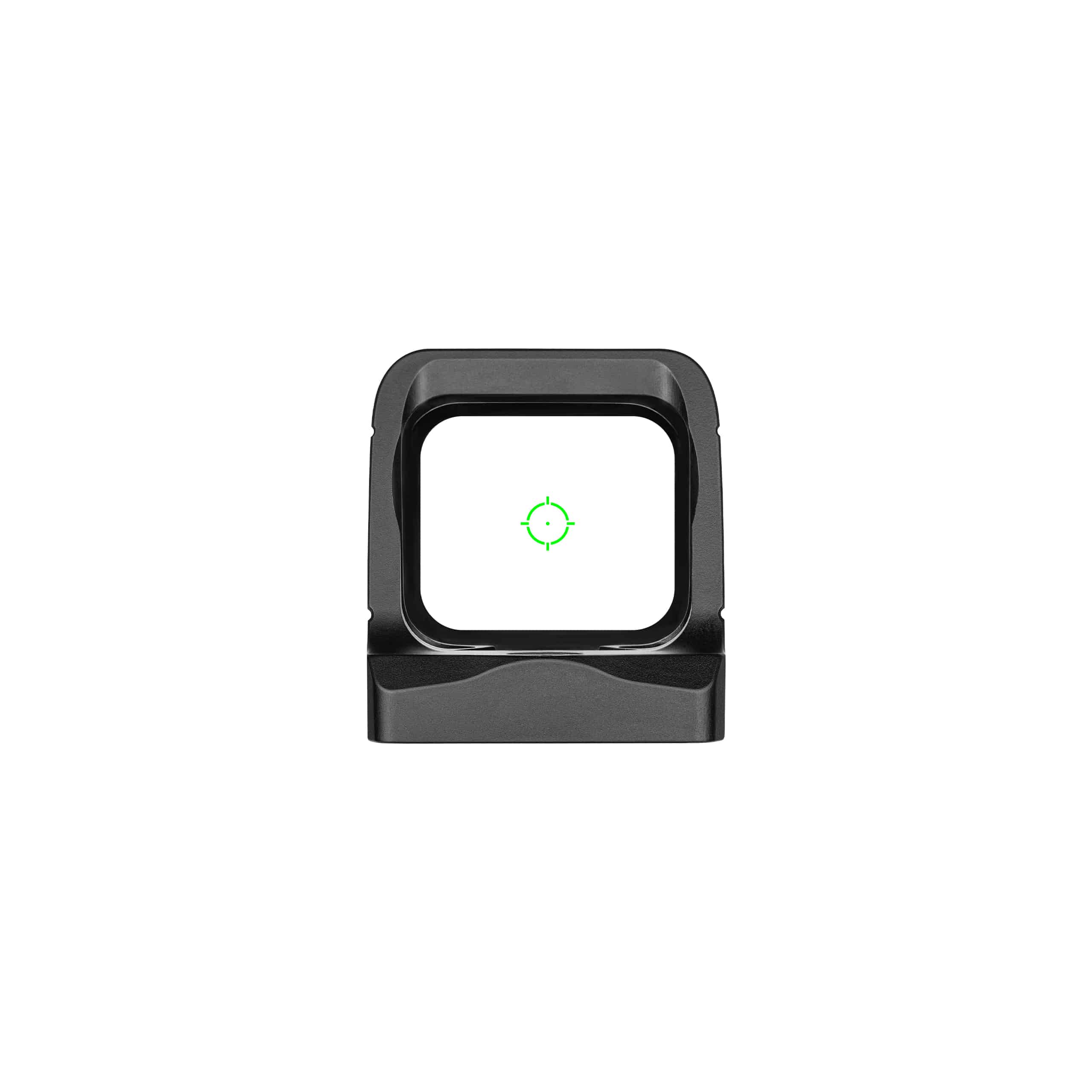

6. Absehen auswählen

Das Osight X verfügt über mehrere Absehen:

• 3 MOA Punkt

• 32 MOA Kreis

• Kombination aus Punkt und Kreis

Wechseln Sie das Absehen über die entsprechende Bedientaste, bis die gewünschte Anzeige aktiv ist.

7. Einschießen und Justierung

1. Befestigen Sie die Waffe sicher auf einer stabilen Unterlage.

2. Schießen Sie eine Gruppe auf die gewünschte Distanz.

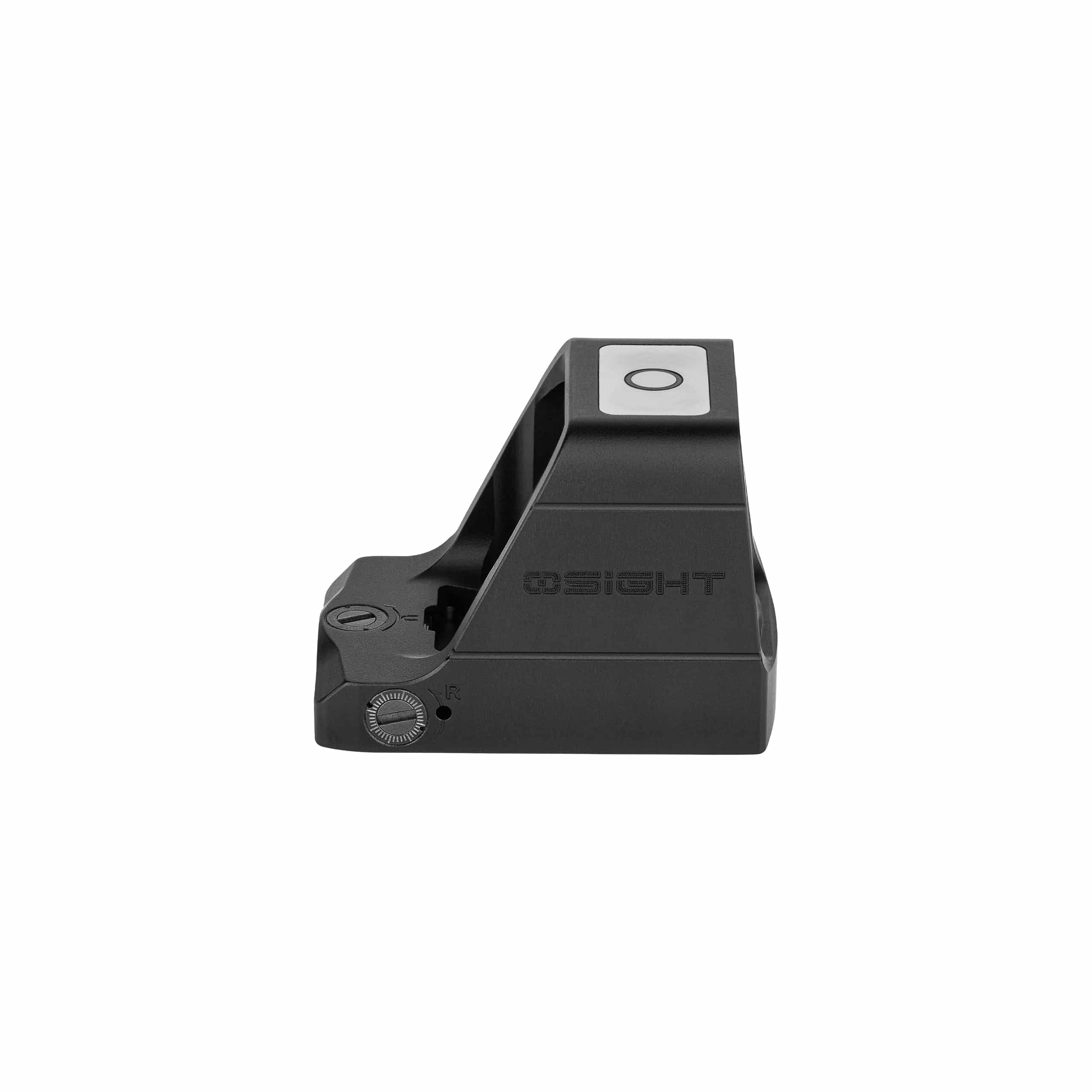

3. Justieren Sie Höhe und Seite mit dem Justierwerkzeug.

4. Wiederholen Sie den Vorgang, bis der Treffpunkt mit dem Zielpunkt übereinstimmt.

Justierung erfolgt in klar definierten Klicks für präzise Anpassung.

8. Pflege und Reinigung

• Reinigen Sie die Linse regelmäßig mit dem mitgelieferten Tuch.

• Verwenden Sie keine aggressiven Reinigungsmittel.

• Halten Sie Ladepunkte und Kontakte trocken und sauber.

9. Lagerung

• Lagern Sie das Osight X an einem trockenen Ort.

• Laden Sie Visier und Ladeabdeckung bei längerer Nichtbenutzung regelmäßig nach.

• Vermeiden Sie extreme Temperaturen über längere Zeiträume.

10. Sicherheitshinweise

• Verwenden Sie das Visier ausschließlich auf kompatiblen Waffen und Montagen.

• Kontrollieren Sie regelmäßig den festen Sitz der Schrauben.

• Nehmen Sie keine eigenständigen Modifikationen am Gerät vor.
